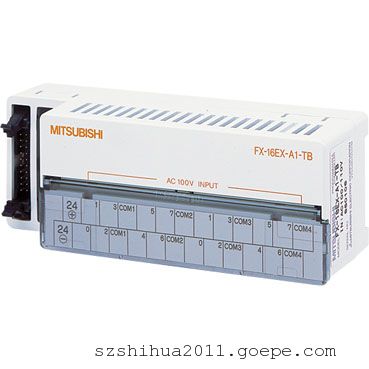

三菱PLC接线端子FX-16EX-A1-TB

FX-16EX-A1-TB与FX-16EX-A1-TB/UL是三菱单元的接线端子！
FX-16EX-A1-TB与FX-16EX-A1-TB/UL接线端子规格：
◆ 连接方式：端子台(M3.5螺丝)序列器连接到连接器。
◆ 输入类别：AC输入
◆ 输入信号电压：AC100～120V +10%-15%　50/60Hz
◆ 输入信号电流：4.7mA/AC100V 50Hz；6.2mA/AC110V 60Hz
◆ 输入阻抗：21kΩ/50Hz；18kΩ/60Hz
◆ 输入灵敏度：3.8mA/AC80V以上(ON);1.7mA/AC30V以下(OFF)
◆ 输入响应时间：25～30ms(不包含PLC的响应延迟时间)
◆ 输入信号形式：有电压接点
◆ 回路绝缘：光电耦合器隔离
◆ 输入表示动作：无输入LED(不过，有24V电源LED显示)
◆ 耗电量：1.2W(48mA DC24V)；与FX2N-16EX-C连接时3.9W(160mA DC24V)
  输入回路结构：


FX-16EX-A1-TB与FX-16EX-A1-TB/UL接线端子的特点：
◆ 输入：16点(连接器→端子台转换) AC输入信号类型
◆ 单元之间的接线端子，可以很容易地连接电缆。
◆ 其他可作为一种选择，连接电缆，也可以由客户制做。
◆ 可以简化输入和输出接线的工作。
